杰曼儀表OFL排查小知識
發布時間: 2019-08-07 文章出處: 杰曼科技
“OFL”即測量信號溢出，最常見的故障代碼之一，出現“OFL”，說明儀表接收到的信號超出了正常允許的范圍。
步 驟 一
進入標定中的零點毫伏數顯示界面，觀察當前毫伏數。（若此頁面同樣顯示OFL，直接參照步驟二）此時對傳感器施加壓力，若顯示毫伏數可以隨施加壓力的大小進行變化，說明傳感器部分無異常。檢查最大量程的設置，當前重量可能已經超過最大量程。
步 驟 二
停留在零點毫伏數顯示界面，先將傳感器接線從儀表端子中拆出，使用萬用表測量儀表端EX+、EX-之間電壓。若測量不到電壓，則儀表AD部分已經出現損壞。能夠檢測到電壓，繼續參照步驟三。
步 驟 三
情 況 一
停留在零點毫伏數顯示界面，使用萬用表測量傳感器端SIG+、SIG-之間電壓(將傳感器信號線從儀表端子中卸出再測量)。此時晃動稱臺或?qū)鞲衅魇┘訅毫IG+、SIG-之間的電壓無變化。
可能出現的問題如下：
1、傳感器線序接錯；
2、線序正確情況下，則傳感器可能已經損壞，更換傳感器進行測試。
情 況 二
停留在零點毫伏數顯示界面，使用萬用表測量傳感器端SIG+、SIG-之間電壓(將傳感器信號線從儀表端子中卸出再測量)。
此時晃動稱臺或?qū)鞲衅魇┘訅毫IG+、SIG-之間的電壓有變化，但是已經接近或超過了極限電壓（電壓范圍詳見儀表說明書）。此時說明稱臺太重，已經接近于傳感器的最大量程，建議更換更大量程傳感器。
情 況 三
停留在零點毫伏數顯示界面，使用萬用表測量傳感器端SIG+、SIG-之間電壓(將傳感器信號線從儀表端子中卸出再測量)。
此時晃動稱臺或?qū)鞲衅魇┘訅毫IG+、SIG-之間的電壓有變化，零點標定時的電壓低于0.02mV。此時說明稱臺太輕，無法進行零點標定，建議增加稱臺配重。
情 況 四
停留在零點毫伏數顯示界面，使用萬用表測量傳感器端SIG+、SIG-之間電壓(將傳感器信號線從儀表端子中卸出再測量)。
此時晃動稱臺或?qū)鞲衅魇┘訅毫?SIG+、SIG- 之間的電壓有變化，并且在正常電壓范圍內（電壓范圍詳見儀表說明書），然后將信號線壓入端子，但仍然顯示 OFL 則儀表 AD 部分已經出現損壞。

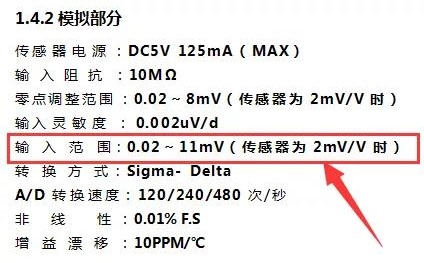

儀表說明書中的電壓范圍舉例：
