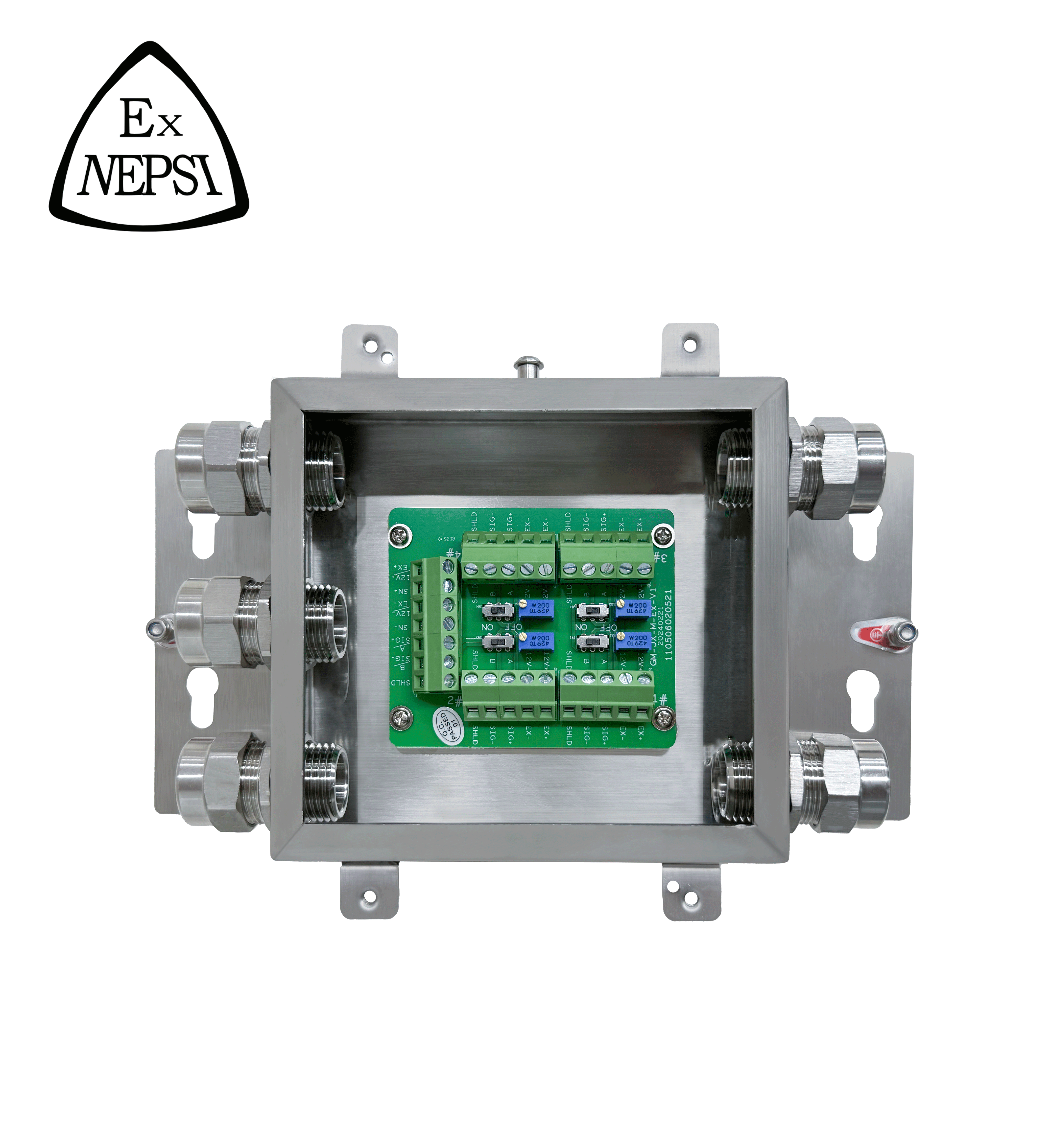

本接線盒適用于模擬傳感器或者數字傳感器的連接:

①應用于模擬傳感器時，各接線端子標示如下:

● EX+: 傳感器的供橋電源正端

● EX-: 傳感器的供橋電源負端

● SIG-: 傳感器的輸出信號負端SHLD: 屏蔽電纜的屏蔽層

● SIG+: 傳感器的輸出信號正端

(使用六線制傳感器時，需將電源正與感應正短接至EX+; 電源負與感應負短接至EX-。)

②應用于數字傳感器時，各接線端子標示如下:

● 12V+: 傳感器電源正端        ● 12V-: 傳感器電源負端            ● A:傳感器信號A端

● B: 傳感器信號B端 ● SHLD:屏蔽電纜的屏蔽層

● 接線盒調整方法:

①開關SW1-SW4可分配控制各路傳感器的通斷，用于單路傳感器調整;

②電位器R1-R4可分別微調各路傳感器的輸出信號，用于系統四角調整

四角偏差調整法

● 步驟1: 調整前先將四路電位器都輕旋至中間位置;

● 步驟2: 將偏差比較大的那一路向四路均值微調(觀察其中1路時,要關閉其他3路);

● 步驟3: 重復步驟2直至四路的毫伏信號相近為止。
